便攜式el檢測儀
產品型號：WX-EL1
產品價格：電議
產品品牌：萬象環境
發布時間：2023-12-25
便攜式el檢測儀又稱光伏板檢測儀，太陽能光伏檢測設備，便攜式el檢測儀可檢測太陽能組件內部隱裂缺陷，通過檢測確保光伏組件的發電效率，操作簡單，便于攜帶，適用于流動性用戶現場檢測。
立即咨詢
產品詳情
便攜式el檢測儀產品簡介：
便攜式el檢測儀又稱光伏板檢測儀，太陽能光伏檢測設備，便攜式el檢測儀可檢測太陽能組件內部隱裂缺陷，通過檢測確保光伏組件的發電效率，操作簡單，便于攜帶，適用于流動性用戶現場檢測。

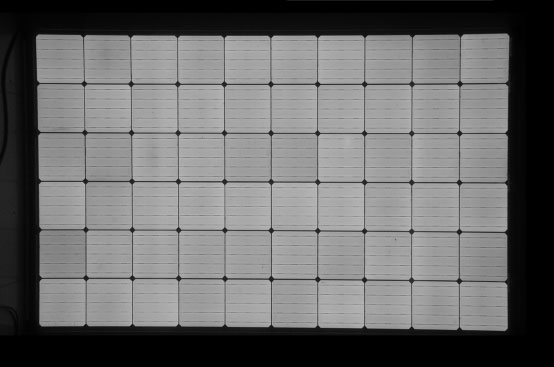

便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險，

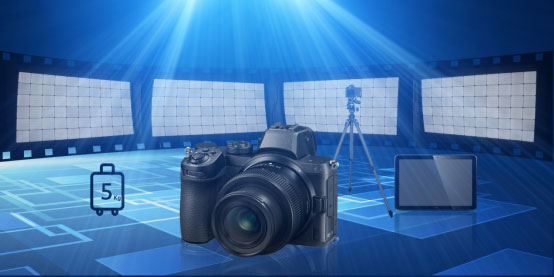

便攜式EL檢測儀搭載2000萬級紅外相機可有效幫助用戶完成光伏板質量檢測，整機配備更為輕便的測試電源與三腳架模塊，攜帶運輸更為便捷，并且不受航空攜帶影響。

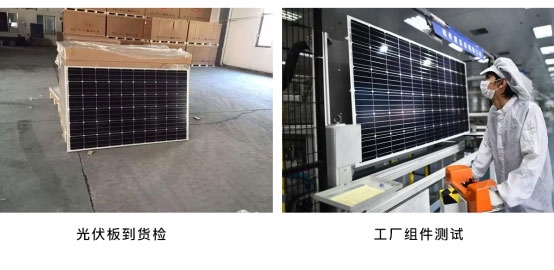

便攜式el檢測儀應用場景：
適用于光伏電站組件到貨檢，以及倉庫/實驗室/工廠的組件質量檢測。
可識別缺陷類型：
|
隱裂 |
破片 |
碎片 |
斷柵 |
黑心 |
虛焊 |
|
工藝污染 |
低效率片 |
黑邊 |
燒結 |
過刻 |
穿孔 |
產品特點優勢：
1、攜帶便捷適用于移動式電站測試
2、全自動對焦精度更高清晰度更好
3、2000萬級紅外相機畫質更透徹
4、程控恒流電源現場檢測更為安全穩定
5、平板電腦圖傳查看無需相機查看檢測圖像
6、1.5米輕型三腳架移動輕便簡單
7、整機模塊低至5kg，背包輕便攜帶
應用領域：
|
場景 |
工廠組件、倉庫組件、電站現場組件安裝前測試、 |
|
測試 |
白天：戶外防紅外暗室測試；室內無太陽光環境測試 夜晚：直接三腳架測試，燈光月光無影響 |
|
對象 |
晶硅組件、薄膜組件（可定制） |
|
數量 |
單塊組件成像檢測 |
規格參數：
|
模塊 |
配置 |
規格 |
|
相機模塊 |
像素 |
2000萬像素 |
|
分辨率 |
4928X3264 |
|
|
芯片 |
23.6x15.6mm、CMOS傳感器 |
|
|
精度 |
1.5mm/pixel |
|
|
光屏蔽 |
燈光、月光、星光、室內輕微太陽光 |
|
|
檢測面積 |
3000mm*2000mm |
|
|
鏡頭 |
18-55mm |
|
|
對焦模式 |
全自動對焦 |
|
|
電池 |
700mah |
|
|
內存卡 |
32GB、Wi-Fi無線 |
|
|
數據線 |
10cm |
|
|
電源模塊 |
輸出電流 |
0～5A可調 |
|
電流精度 |
0.1A |
|
|
輸出電壓 |
0～60V可調 |
|
|
電壓精度 |
0.1V |
|
|
控制面板 |
LED數顯程控面板 |
|
|
功能設置 |
上電參數預設保存；輸出一鍵上電 |
|
|
電路保護 |
短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板 |
|
|
上電線 |
10cm交流三孔輸入線 |
|
|
直流線 |
3m直流輸出線、MC4端口對接組件 |
|
|
軟件 |
圖傳APP |
檢測圖片查看與下載 |
|
支架系統 |
檢測支架 |
1.5米鋁合金支架 |
|
檢測云臺 |
支架一體式安裝，360度旋轉 |
|
|
使用環境 |
沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境 |
|
|
質保售后 |
2年質保、24H響應、72H故障解決方案、備品備件協調 |
|
配置清單：
|
序號 |
名稱 |
規格 |
數量 |
單位 |
|
1 |
EL相機 |
2000萬像素 |
1 |
臺 |
|
2 |
EL紅外鏡頭 |
18-55mm |
1 |
臺 |
|
4 |
圖傳傳輸模塊 |
Wi-Fi內存卡 |
1 |
套 |
|
5 |
數據線/充電器 |
標準 |
1 |
套 |
|
6 |
相機電池 |
標準 |
2 |
塊 |
|
7 |
檢測支架 |
1.5米 |
1 |
套 |
|
8 |
直流穩壓電源 |
0～60V、0～5A輸出；AC220供電輸入 |
1 |
臺 |
|
9 |
上電線 |
3米 |
1 |
根 |
|
10 |
設備三防箱 |
標準 |
1 |
套 |
|
11 |
EL圖傳APP |
無線查看相機內檢測圖 |
1 |
套 |
|
* |
適用場景 |
光伏電站安裝前組件測試；倉庫組件測試； |
||
|
* |
其他 |
設備全自動對焦；可航空攜帶 |
